概述：

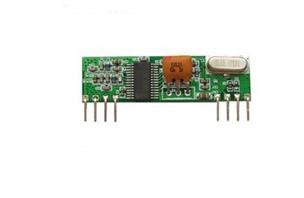

RXB2为完全集成的低功耗、超外差接收模块，用于315/433/868MHz频段的幅移键控（ASK）数据。提供低电流工作模式，非常适合对成本和功耗要求苛刻的汽车与消费类产品。该模块包括一个315/433/868MHz低噪声放大器(LNA)、一路镜频抑制混频器、完全集成的315/433/868MHz锁相环(PLL)、带有接收信号强度指示(RSSI)的10.7MHz IF限幅放大器、ASK解调器以及模拟基带数据恢复电路。

产品规格:
工作电压:   DC 5V ±10%传输速率:   9.60KBPS
工作方式:   ASK(调幅)
静态电流:   4.6mA(可外接省电模式250µs启动时间;50nA低电流关断模式，有效节省功率)
接收灵敏度: -112dBm
外型尺寸:   43×12×5mm
工作温度:   -40℃~+85℃
工作频率:   315MHZ～433.92MHZ
出信号:   TTL电平
内置-65dB RF镜频抑制电路;
400KHz工作带宽(镜频抑制优化在315/433/868MHz);
集成了PLL内置压控振荡器(VCO)及环路滤波器;
通过外部滤波器选择IF带宽;
中频带宽是150K,从RF到数字数据输出的完备接收系统;

引脚排列:
GND、SHUT、DATA、VDD   VDD、GND、GND、ANT
引脚功能：
GND:    接地;
SHUT:   接收数据输出/省电模式接口;
DATA:   接收数据输出;
VDD :   工作电源，DC 5V  ;
VDD :   工作电源，DC 5V  ;
GND:    接地;
GND:    接地;
ANT:    天线接口

主要应用:
车库开门器;医疗系统;远端控制;远端无线钥匙门禁(RKE);安全系统;玩具;视频游戏机控制器;无线计算机外设;无线传感器;

天线匹配:一般采用50欧姆阻值单芯导线,天线的长度315M的约为22.6cm,433M的约为17cm.
