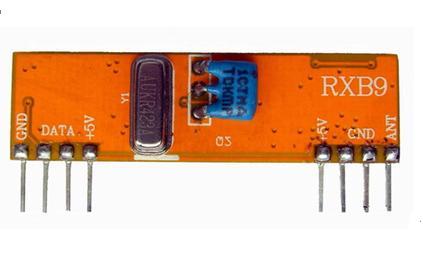

RXB9 是VHF/UHF超高频无线数据传送接收模块。该模块是本公司根据市场反馈和广大用户的建议,而推出极具震撼力的产品.该模块采用欧洲名厂超高频，低噪声大规模集成电路，具有极高性价比,有完善的抗静电保护,可靠性高,可过FCC、CE各项指标.特点如下：
（1）灵敏度高达-114dbm，接收距离为普通接收板的两倍以上。
（2）有合理的接收带宽，抗干扰能力特强，适应各种环境使用。
（3）良好的集散辐射抑制能力，易通过各种FCC、CE检测标准。
（4）良好的屏蔽，各种安装环境对模块性能影响小。
（5）良好的本振辐射抑制能力，可多个模块一起工作（单发多收）且不会互相干扰，一起使用不影响接收距离。
（6）采用SWA本振，性能稳定，适用温度范围广。
（7）省电，在5V电源工作时，接收耗电约10mA。
（8）适用于250—450MHz各频点调整容易，供货周期短。
（9）单片机直接接口，容易实现。
（10）一致性好，体积小。
（11）传输速率最高可达20kbps
广泛用于通讯、安防、车库门、卷闸门、道闸、伸缩门等门控业、汽车配件产品、工业控制等

引脚排列:
GND、DATA、DATA、VDD   VDD、GND、GND、ANT
引脚功能：
GND:    接地;
DATA:   接收数据输出;
DATA:   接收数据输出;
VDD :   工作电源，DC 5V  ;
VDD :   工作电源，DC 5V  ;
GND:    接地;
GND:    接地;
ANT:    天线接口
主要应用:
汽车防盗器；车库开门器;医疗系统;远端控制;远端无线钥匙门禁(RKE);安全系统;玩具;视频游戏机控制器;无线计算机外设;无线传感器;

天线匹配:一般采用50欧姆阻值单芯导线,天线的长度315M的约为22.6cm,433M的约为17cm.
.
